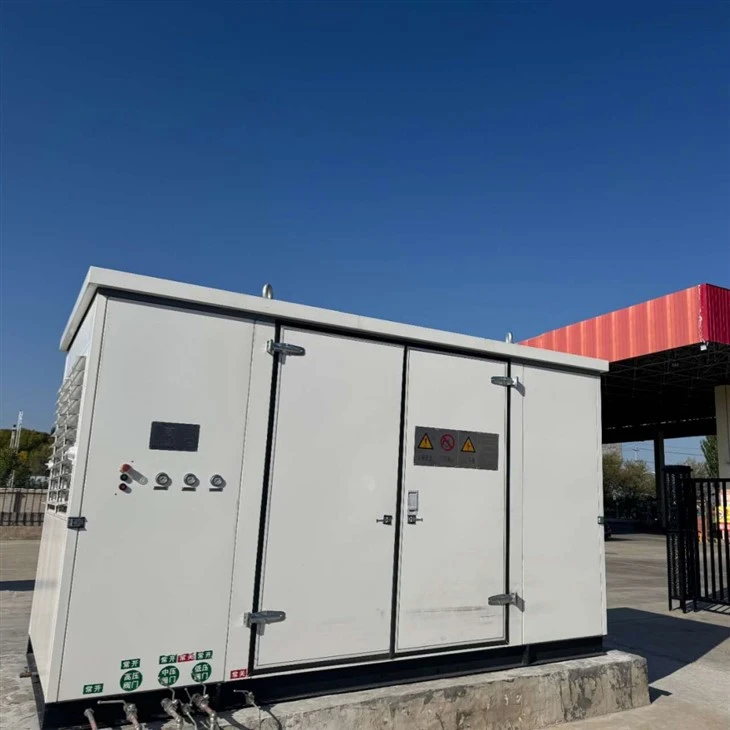

एमआरयू परिचय
सीएनजी एमआरयू में DRY1000 सीएनजी हाइड्रोलिक ड्राइव पिस्टन कंप्रेसर, सीएनजी सिलेंडर कैस्केड (0.8m3 पानी की मात्रा), दोहरी होज़ डिस्पेंसर, डिस्चार्जिंग पोस्ट, गैस जनरेटर के लिए दबाव विनियमन इकाई (वैकल्पिक) और पीएलसी नियंत्रण प्रणाली शामिल है। सभी घटकों को एक वाटर प्रूफ 20 फीट आयाम वाले स्किड कंटेनर में एकीकृत किया गया है।
मुख्य मोटर सॉफ्ट स्टार्ट कंट्रोलिंग मोटर का उपयोग करती है। मोटरें संपीड़ित प्राकृतिक गैस को प्रवाहित करने वाले पिस्टन को चलाने के लिए हाइड्रोलिक पंप चलाती हैं। डिज़ाइन की गई गैस रीफिलिंग क्षमता 20,000Nm3/दिन (प्रति दिन 10 घंटे से अधिक कार्य समय) से अधिक है। उपकरण आउटडोर स्किड माउंटेड प्रकार, डबल सिलेंडर ऊर्ध्वाधर संरचना, दो चरण संपीड़न है।
कंप्रेसिंग सिलेंडर तेल मुक्त चिकनाई युक्त होता है, कंप्रेसिंग के दौरान गैस में कोई प्रदूषण नहीं होता है। पारंपरिक कंप्रेसर की तुलना में, इसका वॉटर प्रूफ, कम शोर, ऊर्जा की बचत और कम भूमि पर कब्जा करने का बेहतर प्रदर्शन है। स्किड एयर कूलिंग और बंद पुनर्नवीनीकरण जल कूलिंग का उपयोग करता है।
एमआरयू लागू शर्त
1) मध्यम:संपीड़ित प्राकृतिक गैस
2) स्किड आयाम: 6058*2438*2900 मिमी
3) कैस्केड क्षमता: 1500L पानी की मात्रा
4) वितरण प्रणाली: 2*दोहरी होज़ सीएनजी डिस्पेंसर, 1-20Nm3/मिनट, काम करने का दबाव: 250बार।
5) डिस्चार्जिंग सिस्टम: 1*सिंगल होज़ डिस्चार्जिंग पोस्ट, काम करने का दबाव: 250बार।
6) स्टेशन सीमेंस पीएलसी कंट्रोलिंग सिस्टम, डिस्पेंसर बैकअप सिस्टम और रिमोट मॉनिटरिंग सिस्टम का उपयोग करता है।
के लिए तकनीकी डाटा शीटसीएनजी एमआरयू
एमआरयू स्किड के लिए 1 तकनीकी डेटा शीट
|
प्रतिरूप संख्या। |
ZXRY-1000-II |
|
|
संपीडित माध्यम |
संपीड़ित प्राकृतिक गैस (सीएनजी) |
|
|
ड्राइविंग विधि |
हाइड्रोलिक ड्राइव पिस्टन |
|
|
स्नेहन मोड |
तेल मुक्त स्नेहन |
|
|
प्राकृतिक गैस में तेल की मात्रा |
पीपीएम |
0 पर बंद (संपीड़न के बाद) |
|
औसत प्रवाह दर |
एनएम3/घंटा |
2000 |
|
इनलेट गैस दबाव रेंज |
छड़ |
30-250 |
|
अधिकतम. आउटलेट गैस का दबाव |
छड़ |
250 |
|
इनलेट गैस का तापमान |
डिग्री |
45 से कम या उसके बराबर |
|
मोटर की गति |
आर/मिनट |
1480 |
|
आघात |
मिमी |
420 |
|
संपीड़न चरण |
ग्रेड II |
|
|
ठंडा करने की विधि |
शीतलक द्रव एवं मिश्रण पुनरावर्ती वायु शीतलन |
|
|
शीतलक माध्यम |
एथिलीन ग्लाइकॉल शीतलक |
|
|
मुख्य मोटर की शक्ति |
किलोवाट |
45x2 |
|
रेटेड वोल्टेज |
V |
AC400/50Hz (या अनुकूलित) |
|
विस्फोट-प्रूफ़ ग्रेड |
ExdeIIBT3 |
|
|
समग्र आयाम |
6058x2438x2600 मिमी |
|
|
सीएनजी भंडारण की जल मात्रा |
m3 |
1.5 @ 250बार |
सीएनजी एमआरयू स्किड के लिए 2 कॉन्फ़िगरेशन सूची
|
नहीं। |
वस्तु |
विनिर्देश |
ब्रांड/मूल |
जगह |
|
1 |
संपीड़न सिलेंडर |
DRY1000 श्रृंखला |
चीन |
फिसलने की क्रिया |
|
2 |
उदाहरणार्थ -प्रूफ़ सोलनॉइड वाल्व |
जीडीएफडब्ल्यू-02 |
चीन |
फिसलने की क्रिया |
|
3 |
तेल नियंत्रण वाल्व |
जीडीएफडब्ल्यूएच-06 |
चीन |
फिसलने की क्रिया |
|
4 |
नरम स्टार्टर |
आरएफ-45/37के |
चीन |
उदा.-प्रूफ़ कैबिनेट |
|
5 |
पीएलसी |
CP1H-XA40D |
सीमेंस (जर्मनी) |
उदा.-प्रूफ़ कैबिनेट |
|
6 |
ईथरनेट संचार मॉड्यूल |
CP1W-CIF41 |
सीमेंस (जर्मनी) |
उदा.-प्रूफ़ कैबिनेट |
|
7 |
टच स्क्रीन |
चीन |
उदा.-प्रूफ़ कैबिनेट |
|
|
8 |
दूरस्थ सेवा कार्यक्रम |
डीआरएनईटी |
चीन |
कार्यालय |
|
9 |
बॉल वाल्व |
DN20 |
चीन |
मैन पावर रिलीफ वाल्व सुरक्षा वाल्व सामने वाल्व |
|
10 |
सोलेनोइड वाल्व |
DN20 |
चीन |
कंप्रेसर प्रवेश, मध्य दबाव पाइपलाइन दुकान |
|
11 |
गैस डिटेक्टर |
ईएसडी100 |
चीन |
फिसलने की क्रिया |
|
12 |
सुरक्षा द्वार |
A21F-320C-20-G 3/4 |
चीन |
उच्च दबाव पाइपलाइन |
|
13 |
फ़िल्टर |
सटीकता 10 μm |
चीन |
गैस प्रवेशिका |
|
14 |
भंडारण झरना |
ज़िप-270 |
चीन |
फिसलने की क्रिया |
|
15 |
टेबल कूलर |
1590X806X350 |
चीन |
फिसलने की क्रिया |
|
16 |
ओ टाइप सील सर्कल |
एक अधातु तत्त्व रबर की अंगूठी |
पार्कर(अमेरिका) |
को संपीड़ित सिलेंडर |
|
17 |
पिस्टन सील |
DR1000-QH |
एसकेएफ (ऑस्ट्रिया) |
वायु सिलेंडर पिस्टन |
|
18 |
पिस्टन रॉड सील |
DR1000-QG |
एसकेएफ (ऑस्ट्रिया) |
|
|
19 |
पिस्टन रॉड सील |
DR1000-YG |
पार्कर(अमेरिका) |
|
|
20 |
पिस्टन तेल सील |
DR1000-YH |
सिमृत(जर्मनी) |
तेल सिलेंडर पिस्टन |
|
21 |
मुख्य मोटर |
YB35-225S-4 45KW पूर्व-प्रमाण |
चीन |
फिसलने की क्रिया |
|
22 |
ट्रांसमीटर |
आरजेड25 |
चीन |
फिसलने की क्रिया |
|
23 |
तेल खींचने का यंत्र |
A7V 160,क्षमता: 160मिली/आर, एक्सल पावर: 37 किलोवाट मैक्स काम कर रहा है दबाव: 315बार |
चीन |
फिसलने की क्रिया |
|
24 |
contactor |
जीएमसी |
एलजी |
उदा.-प्रूफ़ कैबिनेट |
|
25 |
मोटर सुरक्षा स्विच |
GV2M |
श्नाइडर |
उदा.-प्रूफ़ कैबिनेट |
डिस्पेंसर के लिए 3 तकनीकी डाटा शीट
|
प्रतिरूप संख्या। |
JQD-B30B(3MSW) |
|
|
प्रकार |
तीन लाइनें, दोहरी नली |
|
|
तकनीकी पैरामीटर |
मध्यम |
सीएनजी |
|
शुद्धता |
± 1.0% |
|
|
प्रवाह दर सीमा |
1-20 किग्रा/मिनट |
|
|
कार्य का दबाव |
250 बार |
|
|
सम्पीडक क्षमता |
375 बार |
|
|
परिवेश का तापमान |
-40-50 डिग्री |
|
|
उदा.-प्रूफ़ ग्रेड |
Exibdme II AT4,CE, ATEX |
|
|
बिजली की आपूर्ति |
220V-15%-+10%, 50 हर्ट्ज ± 1 हर्ट्ज |
|
|
मापन इकाई |
किग्रा या एनएम3 |
|
|
न्यूनतम पठन मान |
0.01 |
|
|
एकल गणना सीमा |
0-9999.99 |
|
|
संचित गणना सीमा |
0-99999999.99 |
|
|
मूल्यांकित शक्ति |
200W |
|
|
टिप्पणी |
फ्लो मीटर ब्रांड |
ई+एच या समकक्ष |
|
नोजल प्रकार |
NGV1, NGV2, Φ12 जांच वैकल्पिक है। |
|
|
आईसी कार्ड एवं बिल प्रिंटर |
वैकल्पिक |
|
डिस्पेंसर के लिए 4 कॉन्फ़िगरेशन सूची
|
नहीं। |
वस्तु |
विनिर्देश |
सामग्री |
ब्रांड/उत्पत्ति |
|
1 |
पदार्थ प्रवाह मीटर |
8एफएफ15 |
स्टेनलेस इस्पात |
E+H |
|
2 |
सोलेनोइड वाल्व |
ZFD8-25CNG |
स्टेनलेस इस्पात |
एयरोस्पेस |
|
3 |
वाल्व जांचें |
आरएचडी12एल |
इस्पात |
एयरोस्पेस |
|
4 |
दबाव मीटर |
YN-60ZTBT-40MPa |
स्टेनलेस इस्पात |
चीन |
|
5 |
दबाव ट्रांसमीटर |
CEMPX203 |
स्टेनलेस इस्पात |
प्रथम श्रेणी |
|
6 |
दो चरण दो तरह वाल्व |
12 मिमी |
स्टेनलेस इस्पात |
कला-देखो |
|
7 |
दो चरण वृक्ष मार्ग वाल्व |
एनपीटी1/4" आंतरिक |
स्टेनलेस इस्पात |
चीन |
|
8 |
वाल्व तोड़ दो |
एनपीटी3/8 |
स्टेनलेस इस्पात |
कला-देखो |
|
9 |
सुरक्षा द्वार |
ZHFA4-25 |
स्टेनलेस इस्पात |
चीन |
|
10 |
नली |
पीटीएफई |
टेस्ला |
|
|
11 |
इनलेट फिल्टर |
ZFG8-25 सीएनजी |
स्टेनलेस इस्पात |
चीन |
|
14 |
नोक |
स्टेनलेस इस्पात |
चीन |
|
|
15 |
एंबेडेड मेटल कीबोर्ड |
केई20224 |
स्टेनलेस इस्पात |
चीन |
|
16 |
नियंत्रण प्रणाली |
सीएनजी नवीनतम संस्करण |
चीन |
|
|
17 |
बिल मुद्रक |
चीन |
||
|
18 |
शंख |
इस्पात |
चीन |
सीएनजी डिस्चार्जिंग पोस्ट के लिए 5 तकनीकी डाटा शीट
|
प्रतिरूप संख्या। |
CSXQZD11 |
|
|
प्रकार |
सिंगल लाइन, सिंगल होज़ |
|
|
तकनीकी पैरामीटर |
मध्यम |
सीएनजी |
|
शुद्धता |
± .50% |
|
|
प्रवाह दर सीमा |
1-56 किग्रा/मिनट |
|
|
कार्य का दबाव |
250 बार |
|
|
सम्पीडक क्षमता |
375 बार |
|
|
परिवेश का तापमान |
-25 डिग्री ~55 डिग्री |
|
|
उदा.-प्रूफ़ ग्रेड |
Exibdme II AT4,CE,ATEX |
|
|
बिजली की आपूर्ति |
220V-15%-+10%, 50 हर्ट्ज ± 1 हर्ट्ज |
|
|
मापन इकाई |
किग्रा या एनएम3 |
|
|
न्यूनतम पठन मान |
0.01 |
|
|
एकल गणना सीमा |
0-9999.99 |
|
|
संचित गणना सीमा |
0-99999999.99 |
|
|
मूल्यांकित शक्ति |
100W |
|
|
टिप्पणी |
फ्लो मीटर ब्रांड |
ई+एच या समकक्ष |
|
आईसी कार्ड एवं बिल प्रिंटर |
वैकल्पिक |
डिस्चार्जिंग पोस्ट के लिए 6 कॉन्फ़िगरेशन सूची
|
नहीं। |
वस्तु |
विनिर्देश |
इकाई |
मात्रा |
ब्रांड/ मूल |
टिप्पणी |
|
सामग्री |
||||||
|
1 |
पदार्थ प्रवाह मीटर |
8एफएफ25 |
पीसी |
1 |
E+H |
स्टेनलेस स्टील |
|
2 |
वाल्व जांचें |
पी-आरवी25एस |
पीसी |
1 |
स्टॉफ़ |
इस्पात |
|
3 |
नली |
1 इंच |
तय करना |
1 |
पार्कर |
पीटीएफएफ |
|
4 |
वाल्व तोड़ दो |
25S |
इकाई |
1 |
गृह मंत्रालय |
|
|
5 |
वेंटिंग वाल्व |
12L |
पीसी |
1 |
हूग |
|
|
6 |
निपीडमान |
YN100BFZT 0-40MPA M20*1.5 |
पीसी |
1 |
चीन |
स्टेनलेस स्टील |
|
7 |
महिला तेजी से रिफिलिंग कनेक्टर |
H8-62 |
पीसी |
1 |
पार्कर |
इस्पात |
|
8 |
दबाव ट्रांसमीटर |
CEMPX203 |
पीसी |
1 |
चीन |
स्टेनलेस स्टील |
|
9 |
पाइपलाइन कनेक्शन |
पी-WV25S |
तय करना |
1 |
इस्पात |
|
|
10 |
विद्युत नियंत्रण प्रणाली |
V3.0 संस्करण |
तय करना |
1 |
चीन |
|
|
11 |
एंबेडेड मेटल कीबोर्ड |
K-8141HQHP |
तय करना |
1 |
चीन |
स्टेनलेस स्टील |
|
12 |
शंख |
तय करना |
1 |
चीन |
स्टेनलेस स्टील |
एकीकृत फिसलने की क्रिया डिज़ाइन और विन्यास
1 स्किड डिज़ाइन
हाइड्रोलिक तेल टैंक, मोटर, तेल पंप, उपकरण, बफर डिवाइस, हीट एक्स परिवर्तक, गर्मी अपव्यय प्रणाली, वाल्व बॉडी कनेक्टिंग पाइप, गैस डिस्चार्ज कॉलम, गैस भंडारण प्रणाली, डिस्पेंसर, विद्युत नियंत्रण प्रणाली और अन्य उपकरण सहित सभी घटक एक ही स्किड कंटेनर पर स्थापित किए गए हैं। उपकरण और उपकरण की फिक्सिंग और आधार के बीच कनेक्शन पाइपलाइन अलग करने योग्य कनेक्शन हैं। इसलिए, इस प्रकार का कंप्रेसर परिवहन, स्थापना, संचालन और रखरखाव के लिए बेहद सुविधाजनक है।
2 स्किड सुरक्षा डिज़ाइनराष्ट्र
2.2.1 उच्च{{1}दबाव वाले घटक जैसे कि एकीकृत स्किड वाले उच्च{{2}दबाव सिलेंडर) आंतरिक तनाव को खत्म करने और आवश्यकतानुसार यांत्रिक प्रदर्शन परीक्षण और अल्ट्रासोनिक दोष का पता लगाने के परीक्षण करने के लिए उच्च{3}गुणवत्ता वाले जाली स्टील से बने होते हैं। कठोर वातावरण में उत्पाद का दीर्घकालिक स्थिर और विश्वसनीय संचालन सुनिश्चित करें।
2.2.2 हम मानक "जीबी 150.2-2011 स्टील प्रेशर वेसल" या समकक्ष आईएसओ9809 मानक के अनुसार दबाव पोत घटकों का चयन करते हैं।
2.2.3 उच्च दबाव पाइपलाइन सामग्री: 06Cr19Ni10 स्टेनलेस स्टील पाइप, "GB/T14976-94 उच्च दबाव पाइपलाइन" या समकक्ष ASME मानक का अनुपालन।
3 स्नेहन प्रणालीईएम
सिलेंडर को संपीड़ित करने और सिलेंडर के तेल मुक्त स्नेहन की अनूठी डिजाइन यह गारंटी देती है कि सील लीक होने पर भी गैस को कोई प्रदूषण नहीं होगा। यह स्नेहन तेल बचाता है और गैस को साफ करने की गारंटी देता है।
4 ठंडा करना प्रणाली
एकीकृत स्किड जल परिसंचारी वायु शीतलन प्रणाली का उपयोग करता है। एयर{1}कूल्ड रेडिएटर फिन{2}प्रकार उच्च दक्षता वाले स्टेनलेस स्टील ट्यूब का उपयोग करता है, ताकि सभी स्तरों पर संपीड़ित गैस और हाइड्रोलिक तेल को कूलर से गुजरने के बाद पूरी तरह से ठंडा किया जा सके। शीतलन माध्यम उन क्षेत्रों में होता है जहां सर्दियों में बाहरी तापमान शून्य से नीचे होता है, और तापमान के अनुसार एक उपयुक्त तापमान एंटीफ्ीज़ का चयन किया जाता है। शीतलन माध्यम हाइड्रोलिक तेल और संपीड़ित प्राकृतिक गैस को ठंडा करता है। शीतलन माध्यम को एकीकृत एयर कूल्ड हीट सिंक द्वारा ठंडा किया जाता है।
5 निस्पंदन प्रणाली
1) एकीकृत स्किड इनलेट फ़िल्टर की सटीकता 50 μ मीटर है, जो एकीकृत स्किड में प्रवेश करने वाली प्राकृतिक गैस की शुद्धता सुनिश्चित करने के लिए कण अशुद्धियों और नमी को हटा देती है।
2) उपकरण आउटलेट पर किसी फ़िल्टर की आवश्यकता नहीं है। क्योंकि पिस्टन तेल मुक्त स्नेहन प्रक्रिया को अपनाता है, तेल सिलेंडर की अनूठी सीलिंग संरचना गारंटी देती है
इससे साबित होता है कि तेल और गैस के मिश्रण की कोई संभावना नहीं है, और संपीड़न प्रक्रिया के दौरान प्राकृतिक गैस में शून्य प्रदूषण प्राप्त होता है।
3) एकीकृत स्किड हाइड्रोलिक पंप के इनलेट पर पूर्ण आकार का स्टेनलेस स्टील बॉल वाल्व स्थापित किया गया है, और तेल रिटर्न पोर्ट पर एक तेल रिटर्न चुंबकीय फिल्टर स्थापित किया गया है। सटीकता 10 μ मीटर है, जो धातु और कणीय अशुद्धियों को प्रभावी ढंग से फ़िल्टर करती है।
6 सुरक्षा वाल्व राहत और रखरखाव धर्मईएफ प्रणाली
संपीड़न प्रणाली के सभी स्तरों के वेंटिंग पाइपों को स्किड का नेतृत्व करने के लिए कंप्रेसर आउटलेट वेंटिंग मैनिफोल्ड पर एकत्र किया जाता है। रखरखाव की सुविधा के लिए वेंटिंग पाइप को सुरक्षा वाल्व के सामने एक मैनुअल बाईपास वाल्व प्रदान किया जाता है।
7 शोर कटौती प्रणाली
फ़्रेम संरचना अंतरिक्ष की बचत और उपकरण गर्मी अपव्यय के लिए अनुकूल है। स्किड में ध्वनि इन्सुलेशन, शोर में कमी और वर्षारोधी का कार्य होता है; बॉक्स का मुख्य फ्रेम वर्गाकार स्टील और बोल्ट द्वारा चैनल स्टील से बना है; आंतरिक परत ध्वनि इन्सुलेशन और ध्वनि अवशोषक सामग्री की कई परतों से बनी होती है। उच्च आवृत्ति शोर को अवशोषित करें, कम आवृत्ति शोर के संचरण को अवरुद्ध करें, पैनल कंपन को रोकें, आदि, उपकरण संचालन के दौरान शोर को पर्यावरण में प्रसारित होने से प्रभावी ढंग से रोकें।
कंटेनर के पैनलों और फ्रेम के बीच के जोड़ों और कंटेनर दरवाजे के किनारों पर सीम को अंतराल से बाहर निकलने से शोर को रोकने और जलरोधी भूमिका निभाने के लिए सील कर दिया जाता है।
बाहरी सतह का उपचार अचार बनाने और जंग हटाने, रेत विस्फोट और फिर इलेक्ट्रोस्टैटिक छिड़काव द्वारा किया जाता है, जिसमें मजबूत आसंजन होता है; स्किड के चारों ओर चल दरवाजा डिजाइन रखरखाव के लिए सुविधाजनक है। स्किड विस्फोट-रोधी प्रकाश व्यवस्था और सेल्फ-वेंटिलेटिंग डिज़ाइन से सुसज्जित है।
8 मोटर तकनीकी विशेषताएं
सभी मोटरें dIIBT4 ग्रेड या ATEX ex{1}}प्रूफ़ मोटरें हैं। मुख्य मोटर की शुरूआत और संचालन को सॉफ्ट स्टार्टर द्वारा नियंत्रित किया जाता है; मोटर अधिक करंट और ओवरलोड से सुरक्षित है; शुरुआत सुचारू और प्रभाव रहित है; सभी मोटर बिजली आपूर्ति अलग-अलग जंक्शन बक्से से सुसज्जित हैं।
विद्युत व्यवस्था
1 विद्युत विन्यास
ए. मुख्य मोटर और विस्फोट प्रूफ नियंत्रण बॉक्स और स्किड बॉडी पर विस्फोट प्रूफ ट्रांसफर बॉक्स के बीच के केबल नियमित रूप से गैल्वनाइज्ड स्टील पाइप के माध्यम से रूट किए जाते हैं। अन्य सभी केबल प्लास्टिक पहने हुए धातु के होज़ों के माध्यम से रूट किए जाते हैं। , कंपन, संक्षारण क्षेत्र।
बी. प्रत्येक केबल और बिजली के उपकरण के बीच कनेक्शन सख्त विस्फोट-रोधी अलगाव और सीलिंग उपायों को अपनाता है, और कनेक्शन की सुरक्षा के लिए विस्फोट-रोधी प्लास्टिक-क्लैड धातु की नली का उपयोग किया जाता है।
C. प्रत्येक केबल बीच में कनेक्टर के बिना एक पूरी लाइन का उपयोग करती है।
डी. एकीकृत स्किड का समर्थन करने वाले बिजली वितरण कैबिनेट के आने वाले सिरे में एक एंटी{1}सर्ज रक्षक है। वितरण कैबिनेट में बाहरी नियंत्रण संपर्क प्राप्त करने का कार्य होता है, जैसे ज्वलनशील गैस का पता लगाने वाले अलार्म सिग्नल और स्टेशन नियंत्रण ईएसडी सिग्नल, जो दुर्घटना की आशंका होने पर कंप्रेसर इकाई की बिजली आपूर्ति को काट सकते हैं, साथ ही आग से लड़ने वाले सोलनॉइड वाल्व की बिजली आपूर्ति को काट सकते हैं, और विभिन्न प्रक्रिया पाइपलाइनों के कनेक्शन को काट सकते हैं। दुर्घटना की गुंजाइश कम करें.
ई. इंटीग्रेटेड कूलिंग फैन मोटर इलेक्ट्रिक कंट्रोल डिवाइस और पीएलसी (24{{9%)पॉइंट इनपुट, 16-पॉइंट + विस्तारित 8-पॉइंट आउटपुट, 12-चैनल एनालॉग इनपुट, 2-चैनल एनालॉग आउटपुट, सिस्टम रिडंडेंसी 10%)। इसके विस्फोट रोधी बॉक्स के अंदर.
2 पीएलसी फ़ंक्शन नियंत्रण प्रणाली डिज़ाइन
ए. स्टार्ट अप
पीएलसी कार्यक्रम तर्क नियंत्रण: पावर पर {{0}स्वयं पर {{1}निरीक्षण उपकरण संचालन की स्थिति{{2}होस्ट कंप्यूटर स्वयं प्रदर्शित करता है{{3}निरीक्षण स्थिति{{4}नियंत्रण कक्ष की स्थिति का आकलन करना{{5}इनलेट और आउटलेट विद्युत नियंत्रण वाल्व खोलना{{6}शीतलन चक्र और स्वचालित प्रशंसक तापमान नियंत्रण स्टार्टअप{{7}तेल पंप स्टार्टअप- स्वचालित रूप से गतिशील डेटा का आकलन करें{{9}इनलेट और आउटलेट हवा की सामान्य सीमा दबाव-कंप्रेसर सामान्य रूप से प्रारंभ होता है।
बी. सामान्य ऑपरेशन
पीएलसी प्रोग्राम तर्क नियंत्रण: प्रोग्राम नियंत्रण वाल्व समूह पहले उच्च दबाव पाइपलाइन में गैस की आपूर्ति करना चुनता है; जब उच्च दबाव पाइपलाइन का दबाव निर्दिष्ट दबाव (20-25.0MPa समायोज्य) तक पहुंच जाता है, तो यह स्वचालित रूप से गैस आपूर्ति के लिए मध्य दबाव पाइपलाइन पर स्विच हो जाता है; जब दबाव वाली पाइपलाइन का दबाव निर्दिष्ट दबाव (20-25.0MPa समायोज्य) तक पहुंच जाता है, तो सिस्टम स्वचालित रूप से बंद हो जाता है।
ट्रेलर का उपयोग गैस की आपूर्ति के लिए कम दबाव वाली इकाई के रूप में किया जाता है, और ट्रेलर की अवशिष्ट गैस को स्टेशन प्रक्रिया वाल्व के नियंत्रण के माध्यम से जल्दी से छुट्टी दी जा सकती है, जिससे रसद लागत कम हो जाती है।
सी. दुर्घटना अलार्म
पीएलसी कार्यक्रम तर्क निरीक्षण: असामान्य सेवन दबाव, निकास दबाव, ऊपरी कंप्यूटर डिस्प्ले, श्रव्य और दृश्य अलार्म, इंटरनेट रिमोट मॉनिटरिंग।
डी. आपातकालीन पुल ओवर
पीएलसी कार्यक्रम तर्क नियंत्रण: जब वायु सेवन दबाव, निकास दबाव, हाइड्रोलिक सिस्टम दबाव, तेल तापमान, शीतलन प्रणाली, गैस रिसाव अलार्म और गलती सेट मूल्यों से अधिक हो जाता है, तो ऊपरी कंप्यूटर अलार्म और गलती सामग्री, ध्वनि और प्रकाश अलार्म, या सुरक्षात्मक शटडाउन प्रदर्शित करता है।
ई. बाहरी सिग्नल इंटरफ़ेस
पीएलसी नियंत्रण प्रणाली में एक बाहरी आपातकालीन स्टॉप सिग्नल इंटरफ़ेस होना चाहिए, और सिग्नल स्रोत स्टेशन नियंत्रित ईएसडी स्विच सिग्नल है।
आरक्षित संचार विस्तार इंटरफ़ेस: RS422 / RS485 इंटरफ़ेस, मानक MODBUS प्रोटोकॉल का समर्थन करता है, और इंटरनेट इंटरफ़ेस TCP / IP प्रोटोकॉल का समर्थन करता है।
एफ. सिस्टम सॉफ्टवेयर
स्टेशन प्रक्रिया सॉफ्टवेयर, उपकरण संचालन नियंत्रण सॉफ्टवेयर, होस्ट कंप्यूटर सॉफ्टवेयर, परिवहन सेवा सॉफ्टवेयर प्रदान करें।
जीवन भर के लिए मुफ्त सॉफ्टवेयर अपग्रेड सेवा।
3 उपकरण प्रबंधन नियंत्रण प्रणाली की संरचना
ए. सिस्टम घटक
पीएलसी स्वचालित प्रोग्रामिंग नियंत्रण को अपनाता है, जो मानक पीएलसी विद्युत नियंत्रण प्रणाली, सॉफ्ट स्टार्ट, होस्ट कंप्यूटर औद्योगिक कंप्यूटर (टच स्क्रीन), ए / डी कनवर्टर, दबाव ट्रांसमीटर, तापमान और स्तर सेंसर, स्थिति ट्रांसमीटर, और दहनशील गैस जांच सेंसर, सोलनॉइड वाल्व, आदि से बना है; स्वचालित संचालन इंटरफ़ेस, इंटरनेट पर दूरस्थ निगरानी का एहसास कर सकते हैं।
यूनिट नियंत्रण पीएलसी प्रणाली में स्किड बेस पर एक विस्फोट प्रूफ स्लेव स्टेशन विस्फोट प्रूफ बॉक्स और स्किड के अंदर एक मास्टर स्टेशन ऑपरेशन कैबिनेट होता है। कंप्रेसर नियंत्रण बॉक्स कंप्रेसर तेल पंप मोटर, सेवन, निकास कार्यक्रम नियंत्रण वाल्व समूह, कूलर प्रशंसक, संपीड़न सिलेंडर संचालन इत्यादि की स्वचालित शुरुआत और रोक को पूरा कर सकता है, और इसके इंटरलॉक नियंत्रण को पूरा कर सकता है। स्किड पर विस्फोट रोधी नियंत्रण बॉक्स और स्किड पर टच स्क्रीन का उपयोग डेटा विनिमय के लिए किया जाता है, जो स्टार्टअप, अलार्म सूचना और आपातकालीन स्टॉप जैसे सभी दैनिक नियंत्रण कार्यों को स्वचालित रूप से पूरा कर सकता है। और सिलेंडर पिस्टन स्थिति, सेवन और निकास दबाव वक्र प्रदर्शित कर सकते हैं।
पीएलसी नियंत्रण कैबिनेट (सीमेंस पीएलसी प्रोग्रामयोग्य नियंत्रक का उपयोग करते हुए, 19 इंच ट्रू {{2} रंगीन एलसीडी डिस्प्ले मैन {{3} मशीन इंटरफ़ेस (या टच स्क्रीन) से सुसज्जित, सॉफ्ट {5} स्टार्ट कंट्रोल का उपयोग करके तेल पंप मोटर) एकीकृत स्किड कंप्रेसर स्वचालित सुरक्षा सेट करता है। औद्योगिक नियंत्रण कंप्यूटर विभिन्न मापदंडों के ऑनलाइन संशोधन, यूनिट नियंत्रण, निगरानी और अलार्म और शटडाउन के कार्यों का एहसास करने और यूनिट के स्वचालित संचालन और सुरक्षा का एहसास करने के लिए मानव-मशीन संवाद और टच एलसीडी डिस्प्ले से लैस है। एकीकृत स्किड कंप्रेसर ऑपरेशन फॉल्ट रिकॉर्डिंग फ़ंक्शन के साथ, रिकॉर्डिंग सिलेंडर पारस्परिकता का चक्र 100 मिलियन गुना तक पहुंच सकता है। ईएसडी आपातकालीन स्टॉप फ़ंक्शन सेट करें।
बी. तकनीकी आवश्यकता
पावर स्विच, कम वोल्टेज वाले विद्युत घटक और टर्मिनल ब्लॉक जो राष्ट्रीय मानकों और राष्ट्रीय विद्युत कोड का अनुपालन करते हैं;
होस्ट कंप्यूटर (टच स्क्रीन) और प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी) संपूर्ण ऑपरेशन प्रक्रिया, आपातकालीन विफलताओं और उपकरण स्टार्टअप, स्वचालित गतिशील पहचान, कंप्रेसर काम करने की स्थिति में स्वचालित स्टॉप का पता लगा सकता है और नियंत्रित कर सकता है, और हाइड्रोलिक सिस्टम, गैस संपीड़न सिस्टम इनलेट और मध्यम और उच्च निकास दबाव वक्र के दबाव और तापमान को प्रदर्शित कर सकता है।
