क़िंगदाओ लेनाडो इंटेलिजेंट इक्विपमेंट कं, लिमिटेड चीन में एल {{2} सीएनजी फिलिंग स्किड के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। एक पेशेवर उत्पादन टीम के साथ, हम अपने अधिकांश ग्राहकों की जरूरतों को पूरा करने में सक्षम हैं। हमारे कारखाने से थोक थोक अनुकूलित एल {{5} सीएनजी फिलिंग स्किड में आपका स्वागत है।
उत्पाद अवलोकन

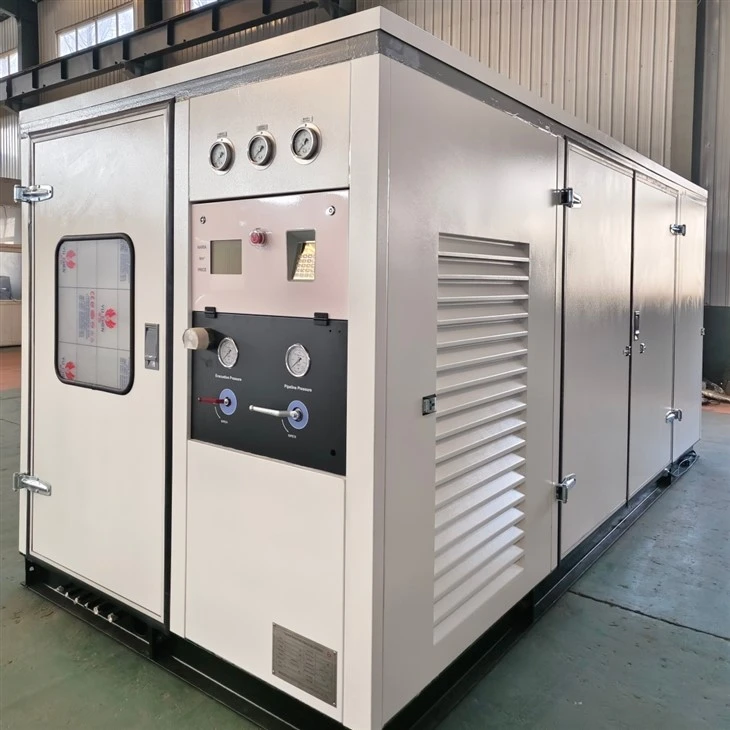

यह उत्पाद एक हैस्किड-माउंटेड एल-सीएनजी फिलिंग स्किडकार्यशील माध्यम के रूप में तरलीकृत प्राकृतिक गैस (एलएनजी) का उपयोग करना। इसे सीएनजी वाहन ईंधन भरने के लिए एलएनजी को सीएनजी में परिवर्तित करने के लिए डिज़ाइन किया गया है। इकाई अपनाती हैपीएलसी + टच स्क्रीन + सॉफ्ट स्टार्टरनियंत्रण एवं समर्थन करता हैपूरी तरह से स्वचालित अप्राप्य संचालन, बाहरी स्थापना के लिए उपयुक्त। सुरक्षित, कुशल और कम लागत वाली प्राकृतिक गैस ईंधन भरने के लिए सीएनजी फिलिंग स्टेशनों, बस डिपो, लॉजिस्टिक्स पार्क और अन्य परिदृश्यों में इसका व्यापक रूप से उपयोग किया जाता है।
प्रक्रिया प्रवाह विवरण
एलएनजी टैंकर से एलएनजी प्रवेश करती हैएलएनजी भंडारण टैंकके माध्यम सेतरल चरण लाइन को उतारना. इस पर दबाव डाला जाता है aसवार पंपऔर एक को भेजा गयाउच्च दबाव वेपोराइज़रउच्च दबाव सीएनजी में परिवर्तित किया जाना है। फिर सीएनजी गैस को एक के माध्यम से वितरित किया जाता हैअनुक्रम नियंत्रण कक्षतकसीएनजी भंडारण सिलेंडर बैंकया सीधेसीएनजी डिस्पेंसरवाहन ईंधन भरने के लिए. एबूस्टर वेपोराइज़रऔर एजल स्नान हीटरक्रायोजेनिक माध्यम के तापमान को सुरक्षित रूप से बढ़ाने और बर्फ की रुकावट को रोकने के लिए शामिल किया गया है।
प्रवाह पथ:
एलएनजी टैंकर → अनलोडिंग तरल चरण → एलएनजी भंडारण टैंक → एल - सीएनजी पंप स्किड (प्लंजर पंप) → उच्च दबाव वेपोराइज़र → अनुक्रम नियंत्रण कक्ष → सीएनजी भंडारण सिलेंडर / सीएनजी डिस्पेंसर → सीएनजी वाहन
तकनीकी डाटा शीट
|
नमूना |
अधिकतम. प्रवाह दर (एल/एच) |
उच्च दबाव वेपोराइज़र (Nm³/h) |
प्लंजर पंपों की संख्या |
मोटर पावर (किलोवाट) |
आयाम (मिमी) |
|
टीवाईएल-सीएनजी-1 |
1000 / 1500 / 2500 |
1000 / 1500 / 2500 |
1 |
15 / 22 / 37 |
3200×2200×2200 |
|
टीवाईएल-सीएनजी-2 |
1000×2 / 1500×2 / 2500×2 |
1000×2 / 1500×2 / 2500×2 |
2 |
15×2 / 22×2 / 37×2 |
3600×2200×2200 |
टिप्पणी:TYL-CNG-1 एक एकल-पंप विन्यास है, TYL-CNG-2 एक दोहरा-पंप विन्यास है। प्रवाह दर और वेपोराइज़र क्षमता पंपों की संख्या के साथ रैखिक रूप से मापी जाती है।
प्रमुख विशेषताऐं
स्किड-माउंटेड एकीकृत डिज़ाइन- कारखाने में पूर्व-संयोजन, त्वरित ऑन-साइट स्थापना, कम सिविल कार्य लागत।
पूरी तरह से स्वचालित अप्राप्य संचालन- पीएलसी स्वचालित रूप से पंप स्टार्ट/स्टॉप, सीक्वेंस पैनल स्विचिंग, तापमान और दबाव सुरक्षा को नियंत्रित करता है; टच स्क्रीन के माध्यम से स्थानीय निगरानी।
नरम स्टार्टर- प्लंजर पंप के शुरुआती प्रभाव को कम करता है, मोटर और पंप के जीवन को बढ़ाता है।
दोहरी पंप अतिरेक (TYL-CNG-2)- एक ड्यूटी/एक स्टैंडबाय या दोनों एक साथ चलने से स्टेशन की विश्वसनीयता और चरम प्रवाह क्षमता में सुधार होता है।
बाहरी स्थापना- उच्च सुरक्षा रेटिंग, -30 डिग्री से +50 डिग्री परिवेश के तापमान के लिए उपयुक्त, किसी समर्पित भवन की आवश्यकता नहीं है।
पूर्ण सहायक उपकरण- एकीकृत उच्च दबाव वेपोराइज़र, अनुक्रम नियंत्रण कक्ष और वॉटर बाथ हीटर।
मॉडल तुलना और चयन गाइड
|
विशेषता |
टीवाईएल-सीएनजी-1 |
टीवाईएल-सीएनजी-2 |
|
उपयुक्त पैमाना |
छोटे स्टेशन, दैनिक ईंधन भरना 3,000 एनएम³ से कम या उसके बराबर |
मध्यम स्टेशन, प्रतिदिन 5,000-10,000 एनएम³ ईंधन भरना |
|
पंप विन्यास |
एकल पंप, कोई अतिरेक नहीं |
दोहरी पंप, एक दूसरे के लिए स्टैंडबाय के रूप में इस्तेमाल किया जा सकता है |
|
अधिकतम. प्रवाह दर |
2,500 L/h |
5,000 L/h |
|
मोटर शक्ति |
15-37 किलोवाट |
30-74 किलोवाट |
|
DIMENSIONS |
छोटे |
400 मिमी लंबा |
|
विशिष्ट अनुप्रयोग |
टाउनशिप बसें, आंतरिक लॉजिस्टिक्स पार्क स्टेशन |
शहरी सीएनजी स्टेशन, तेल एवं गैस सह-स्थित स्टेशन |
चयन सलाह:
सीमित बजट के साथ 2,000 एनएम³ से कम दैनिक ईंधन भरने के लिए, TYL{2}}CNG-1 (1000 या 1500 प्रवाह विकल्प) चुनें।
व्यस्ततम समय में तेजी से ईंधन भरने या निर्बाध संचालन के लिए, डुअल पंप TYL{0}}CNG-2 चुनें।
विशिष्ट अनुप्रयोग
मानक सीएनजी फिलिंग स्टेशन- कोर एलएनजी‑से‑सीएनजी रूपांतरण मॉड्यूल।
एलएनजी और सीएनजी सह-स्थित स्टेशन- एलएनजी और सीएनजी दोनों ईंधन भरने की सुविधा प्रदान करता है।
बस डिपो- सीएनजी बसों में रात भर ईंधन भरना।
लॉजिस्टिक पार्क/भारी ट्रक पार्किंग क्षेत्र- हेवी-ड्यूटी सीएनजी ट्रकों की मांग को पूरा करता है।
तेल क्षेत्र/खनन अस्थायी गैस आपूर्ति- स्किड डिज़ाइन आसान स्थानांतरण की अनुमति देता है।
नियंत्रण एवं सुरक्षा सुविधाएँ
नियंत्रण प्रणाली:पीएलसी (सीमेंस या घरेलू ब्रांड) + 7" टच स्क्रीन + सॉफ्ट स्टार्टर।
मॉनिटर किए गए पैरामीटर:एलएनजी स्तर, पंप डिस्चार्ज दबाव, पोस्ट-वेपोराइज़र तापमान, अनुक्रम पैनल स्थिति, गैस रिसाव अलार्म।
सुरक्षा संरक्षण:अधिक दबाव, कम तापमान से सुरक्षा, आपातकालीन रोक, दहनशील गैस इंटरलॉक पर स्वचालित पंप बंद।
संचार:आरएस485/ईथरनेट तैयार, दूरस्थ निगरानी और डेटा अपलोड का समर्थन करता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: क्या स्किड को प्री-कूलिंग की आवश्यकता होती है?
उत्तर: पहले स्टार्ट-अप से पहले या लंबी निष्क्रिय अवधि (लगभग . 5-10 मिनट) के बाद पंप की प्री-कूलिंग आवश्यक है। पीएलसी एक स्वचालित प्री-कूलिंग प्रोग्राम निष्पादित करता है।
Q2: एलएनजी से सीएनजी तैयार होने में कितना समय लगता है?
ए: प्रीहीटिंग + प्री-कूलिंग + 25 एमपीए तक दबाव डालने में लगभग 15-20 मिनट लगते हैं (परिवेश के तापमान के आधार पर)।
Q3: नियमित रखरखाव अंतराल क्या है?
उत्तर: प्लंजर पंप सील का हर 2,000 घंटे में निरीक्षण किया जाना चाहिए। उच्च दबाव वेपोराइज़र पंखों को वर्ष में एक बार साफ किया जाना चाहिए। वर्ष में एक बार पीएलसी कैबिनेट का रखरखाव।
Q4: क्या स्किड एलएनजी टैंकरों के विभिन्न ब्रांडों के साथ संगत है?
ए: अनलोडिंग तरल चरण कनेक्शन एक मानक DN50 निकला हुआ किनारा या त्वरित-युग्मन है, जो अधिकांश घरेलू एलएनजी टैंकरों के साथ संगत है।
Q5: क्या बाहरी सीएनजी भंडारण सिलेंडर बैंक जोड़ा जा सकता है?
उत्तर: हाँ. किसी भी क्षमता के बाहरी सीएनजी भंडारण सिलेंडर बैंक को जोड़ने के लिए अनुक्रम नियंत्रण पैनल पर रिजर्व पोर्ट के साथ स्किड प्रदान किया जाता है।
ऑर्डरिंग और कॉन्फ़िगरेशन विकल्प
मॉडल रेंज:TYL-CNG-1 (एकल पंप) / TYL-CNG-2 (दोहरा पंप)
प्रवाह दर विकल्प:1000/1500/2500 एल/एच (एकल पंप) या दोहरे पंप के लिए एकाधिक
मोटर वोल्टेज:380V/50Hz (480V/60Hz वैकल्पिक)
वाष्पकारक सामग्री:मानक 6063 एल्यूमीनियम मिश्र धातु, वैकल्पिक 316एल स्टेनलेस स्टील (संक्षारण प्रतिरोधी)
तापन विधि:वॉटर बाथ हीटर (मानक इलेक्ट्रिक हीटिंग), वैकल्पिक भाप या गर्म पानी हीटिंग
