क़िंगदाओ लेनाडो इंटेलिजेंट इक्विपमेंट कं, लिमिटेड चीन में एलएनजी फिलिंग स्टेशन के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। एक पेशेवर उत्पादन टीम के साथ, हम अपने अधिकांश ग्राहकों की जरूरतों को पूरा करने में सक्षम हैं। हमारे कारखाने से थोक थोक अनुकूलित एलएनजी फिलिंग स्टेशन में आपका स्वागत है।
उत्पाद अवलोकन
एक आधुनिकएलएनजी फिलिंग स्टेशनसिर्फ एक पंप से अधिक की आवश्यकता है; यह पूरी तरह से एकीकृत, टर्नकी पारिस्थितिकी तंत्र की मांग करता है जो सुरक्षा, दक्षता और निर्बाध बेड़े संचालन सुनिश्चित करता है। हमारासंपूर्ण एलएनजी फिलिंग स्टेशन समाधानहमारी उन्नत स्किड माउंटेड पंपिंग यूनिट को आपके स्टेशन के परिचालन केंद्र के रूप में स्थापित करता है, जो क्रायोजेनिक भंडारण, सटीक वितरण और बुद्धिमान सुरक्षा प्रणालियों के साथ सहजता से एकीकृत है।
बस डिपो, लॉजिस्टिक्स हब और राजमार्ग सेवा गलियारों के लिए डिज़ाइन किया गया यह समाधान प्रदान करता हैपीएलसी + वेरिएबल फ्रीक्वेंसी ड्राइव (वीएफडी)स्वचालन, पूरी तरह से अप्राप्य संचालन, और तेजी से आउटडोर तैनाती। चाहे आप एक नई साइट लॉन्च कर रहे हों या मौजूदा बुनियादी ढांचे को अपग्रेड कर रहे हों, हमारा मॉड्यूलर दृष्टिकोण जटिल सिविल कार्यों को समाप्त करता है, कमीशनिंग समय को कम करता है, और दीर्घकालिक आरओआई की गारंटी देता है।

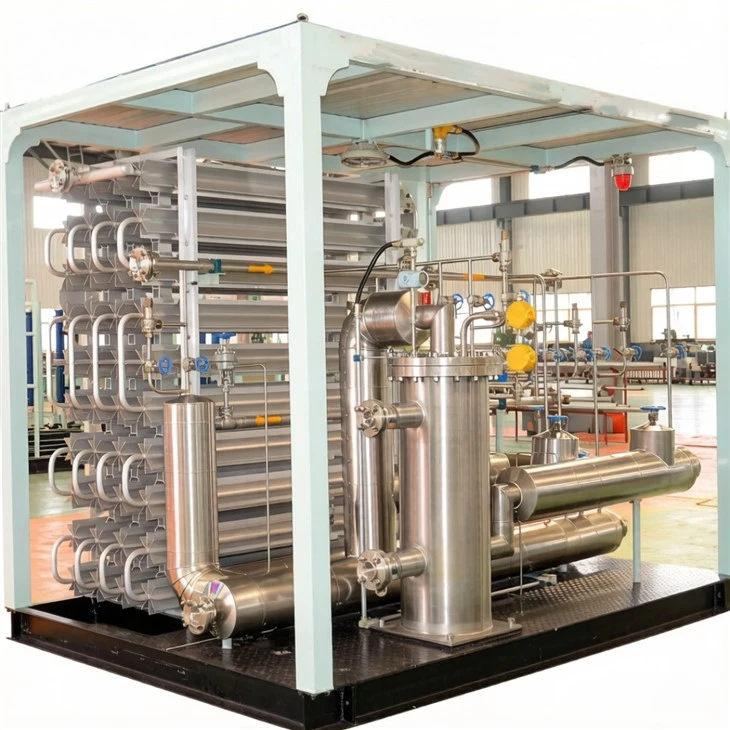

पूर्ण एलएनजी फिलिंग स्टेशन समाधान - स्किड - माउंटेड कोर यूनिट
एसईओ सूचना
शीर्षक:संपूर्ण एलएनजी फिलिंग स्टेशन समाधान|टर्नकी स्किड-माउंटेड कोर यूनिट|पीएलसी+वीएफडी
मेटा विवरण:हमारे उन्नत स्किड माउंटेड पंपिंग कोर के साथ एक पूरी तरह से एकीकृत एलएनजी फिलिंग स्टेशन वितरित करें। पीएलसी+वीएफडी नियंत्रण, दोहरी पंप अतिरेक (350 एल/मिनट तक), प्रीमियम एसीडी/क्रायोस्टार पंप विकल्प और संपूर्ण स्टेशन पारिस्थितिकी तंत्र एकीकरण की विशेषताएं। पूरी तरह से स्वचालित एवं आउटडोर तैयार।
स्टेशन प्रक्रिया प्रवाह
हमारा समाधान टैंकर आगमन से लेकर वाहन प्रस्थान तक संपूर्ण एलएनजी वितरण श्रृंखला का प्रबंधन करता है:
उतराई चरण:एलएनजी टैंकर अनलोडिंग स्टेशन से जुड़ता है। क्रायोजेनिक लचीली नली तरल को मुख्य भंडारण टैंक में स्थानांतरित करती है।
क्रायोजेनिक भंडारण:वैक्यूम इंसुलेटेड स्टोरेज टैंक एलएनजी को ~-162 डिग्री और कम दबाव (0.3-0.8 एमपीए) पर बनाए रखते हैं, जिससे उबाल से होने वाले नुकसान को कम किया जा सकता है।
कोर पम्पिंग (स्किड यूनिट):जलमग्न क्रायोजेनिक पंप टैंक बेस से एलएनजी खींचते हैं, उस पर वितरण स्तर (0.8-1.2 एमपीए) तक दबाव डालते हैं, और इसे सटीक प्रवाह मीटर के माध्यम से रूट करते हैं।
वितरण:एलएनजी बाहरी डिस्पेंसरों में प्रवाहित होती है जहां ऑपरेटर दोहरे नली नोजल को वाहन रिसेप्टेकल्स से जोड़ते हैं। मास फ्लो मीटर बिलिंग{{2}ग्रेड सटीकता सुनिश्चित करते हैं।
वाहन ईंधन भरना:एलएनजी ईंधन भरने के चक्र को पूरा करते हुए ऑनबोर्ड सिलेंडर में प्रवेश करती है। औसत भरने का समय: वाहन की क्षमता के आधार पर 5-12 मिनट।
हमारे समाधान के मुख्य लाभ
वीएफडी-संचालित ऊर्जा दक्षता
परिवर्तनीय आवृत्ति तकनीक पंप की गति को वास्तविक समय की मांग से मेल खाती है। स्टार्टअप के दौरान ग्रिड वृद्धि को समाप्त करता है, चरम बिजली की खपत को 20-30% तक कम करता है, और मोटर जीवन काल को बढ़ाता है।
दोहरी -पंप उच्च उपलब्धता
दो स्वतंत्र जलमग्न पंप एक साथ या स्टैंडबाय मोड में काम करते हैं। यदि एक को रखरखाव की आवश्यकता होती है, तो दूसरा 50% क्षमता पर जारी रहता है, जिससे शून्य स्टेशन डाउनटाइम सुनिश्चित होता है।
अंतर्राष्ट्रीय-ग्रेड पंप विकल्प
चरम ड्यूटी चक्रों के लिए अमेरिकी एसीडी या फ्रेंच क्रायोस्टार जलमग्न पंपों में से चुनें, या अनुकूलित कैपेक्स के लिए प्रमाणित घरेलू विकल्प चुनें। सभी को -162 डिग्री पर निरंतर एलएनजी सेवा के लिए रेट किया गया है।
पूरी तरह से स्वचालित एवं अप्राप्य
पीएलसी स्वचालन अनुक्रमण, सुरक्षा इंटरलॉक, दबाव विनियमन और दोष निदान को संभालता है। टचस्क्रीन एचएमआई वास्तविक समय स्थिति प्रदान करता है; किसी निरंतर ऑपरेटर की उपस्थिति की आवश्यकता नहीं है।
मॉड्यूलर स्किड डिजाइन
फ़ैक्टरी में परीक्षण किया गया, प्री-{1} वायर्ड, और पाइप से प्री-पाइप किया गया। केवल नींव, बिजली और टैंक कनेक्शन की आवश्यकता है। पारंपरिक स्टिक निर्मित स्टेशनों की तुलना में इंस्टॉलेशन समय में 60% की कटौती होती है।
शीत ऊर्जा पुनर्प्राप्ति
एकीकृत तापमान बढ़ाने वाले और ईएजी वेपोराइज़र परिवेशी वायु ताप का उपयोग करते हैं, टैंक दबाव और आपातकालीन वेंटिंग को सुरक्षित रूप से प्रबंधित करते हुए बाहरी ऊर्जा खपत को समाप्त करते हैं।
तकनीकी निर्देश
|
पैरामीटर |
TYL-2×15 मॉडल |
TYL-2×22 मॉडल |
|
उपकरण प्रपत्र |
इंटीग्रेटेड स्किड-माउंटेड, आउटडोर-तैयार |
इंटीग्रेटेड स्किड-माउंटेड, आउटडोर-तैयार |
|
कामकाजी माध्यम |
तरलीकृत प्राकृतिक गैस (एलएनजी) |
तरलीकृत प्राकृतिक गैस (एलएनजी) |
|
रेटेड वितरण क्षमता |
40m³/h |
42 m³/h |
|
अधिकतम प्रवाह दर |
340 एल/मिनट × 2 (दोहरी नोजल) |
350 एल/मिनट×2 (दोहरी नोजल) |
|
तापमान-बढ़ता हुआ वेपोराइजर |
300 एनएम³/घंटा |
300 एनएम³/घंटा |
|
ईएजी (आपातकालीन वायु गैस) वेपोराइज़र |
150 एनएम³/घंटा |
150 एनएम³/घंटा |
|
जलमग्न पंप शक्ति |
15 किलोवाट×2 |
22 किलोवाट×2 |
|
कुल स्थापित विद्युत |
~30 किलोवाट |
~44 किलोवाट |
|
नियंत्रण प्रणाली |
पीएलसी + वीएफडी (परिवर्तनीय आवृत्ति) |
पीएलसी + वीएफडी (परिवर्तनीय आवृत्ति) |
|
ऑपरेशन मोड |
पूरी तरह से स्वचालित / अप्राप्य |
पूरी तरह से स्वचालित / अप्राप्य |
|
पंप ब्रांड विकल्प |
एसीडी/क्रायोस्टार/घरेलू |
एसीडी/क्रायोस्टार/घरेलू |
|
स्थापना वातावरण |
आउटडोर, वेदरप्रूफ़ संलग्नक |
आउटडोर, वेदरप्रूफ़ संलग्नक |
कोर स्किड-माउंटेड पंप यूनिट विशिष्टताएँ
स्किड माउंटेड इकाई स्टेशन का पावर कोर है। फ़ैक्टरी में असेंबल किया गया, प्री-पाइपयुक्त, प्लग-इन और प्ले इंटीग्रेशन के लिए प्री-टेस्ट किया गया।
संपूर्ण स्टेशन पारिस्थितिकी तंत्र: अनुशंसित सहायक उपकरण
एक वास्तविक एलएनजी फिलिंग स्टेशन प्रदान करने के लिए, कोर स्किड निम्नलिखित स्टेशन -स्तर के घटकों के साथ एकीकृत होता है:
क्रायोजेनिक भंडारण प्रणाली
वैक्यूम -इन्सुलेटेड टैंक: 50 वर्ग मीटर, 60 वर्ग मीटर, या 100 वर्ग मीटर क्षैतिज/ऊर्ध्वाधर विकल्प
दबाव निर्माण-अप कॉइल्स: बाहरी शक्ति के बिना टैंक दबाव बनाए रखें
तरल स्तर और दबाव ट्रांसमीटर: वास्तविक समय सूची निगरानी
एलएनजी वितरण प्रणाली
मास फ्लो मीटर डिस्पेंसर: ±0.5% सटीकता, ATEX/IECEx प्रमाणित
दोहरी -नली कॉन्फ़िगरेशन: एक साथ भरने या बैकअप ऑपरेशन का समर्थन करता है
पीओएस एकीकरण: आईसी कार्ड, क्यूआर कोड, या बेड़े प्रबंधन सॉफ्टवेयर संगतता
सुरक्षा एवं नियंत्रण अवसंरचना
गैस डिटेक्शन नेटवर्क: ईएसडी (आपातकालीन शटडाउन) से जुड़े मीथेन और ऑक्सीजन सेंसर
आग दमन: स्वचालित सक्रियण के साथ शुष्क रासायनिक या फोम सिस्टम
स्काडा और रिमोट मॉनिटरिंग: बहु{{1}स्टेशन प्रबंधन, डेटा लॉगिंग और पूर्वानुमानित रखरखाव के लिए क्लाउड{0}आधारित प्लेटफ़ॉर्म
बिजली संरक्षण और ग्राउंडिंग: एनएफपीए 52 / एन 13645 के अनुरूप व्यापक अर्थिंग ग्रिड
