क़िंगदाओ लेनाडो इंटेलिजेंट इक्विपमेंट कं, लिमिटेड चीन में एलएनजी ईंधन भरने वाले स्टेशन के सबसे विश्वसनीय निर्माताओं और आपूर्तिकर्ताओं में से एक है। एक पेशेवर उत्पादन टीम के साथ, हम अपने अधिकांश ग्राहकों की जरूरतों को पूरा करने में सक्षम हैं। हमारे कारखाने से थोक थोक अनुकूलित एलएनजी ईंधन भरने वाले स्टेशन में आपका स्वागत है।
उत्पाद अवलोकन

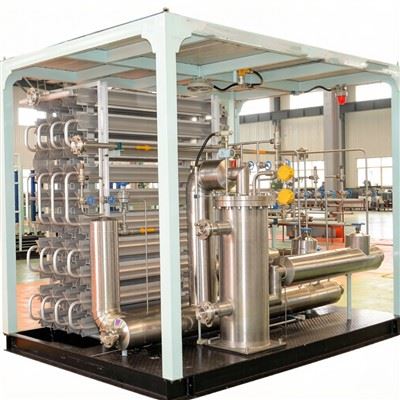

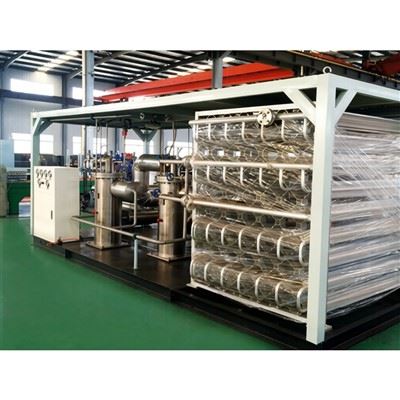

एलएनजी ईंधन भरने वाला स्टेशन एक मानक एकीकृत स्किड माउंटेड एलएनजी वितरण प्रणाली है जिसे विशेष रूप से बस डिपो, लॉजिस्टिक्स केंद्रों और भारी ड्यूटी ट्रक टर्मिनलों सहित उच्च मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है। एक साथ दोहरे {{5}नोजल वितरण क्षमता के साथ दोहरे पंप कॉन्फ़िगरेशन की विशेषता वाला यह स्टेशन वाणिज्यिक बेड़े के संचालन के लिए असाधारण भरने की गति और परिचालन विश्वसनीयता प्रदान करता है।
उन्नत पीएलसी + परिवर्तनीय आवृत्ति नियंत्रण तकनीक के साथ निर्मित, सिस्टम पूरी तरह से स्वचालित अनअटेंडेड मोड में संचालित होता है, जो लगातार, सुरक्षित संचालन सुनिश्चित करते हुए श्रम लागत को काफी कम करता है। आउटडोर रेटेड, मौसम प्रतिरोधी बाड़े का डिज़ाइन इसे विभिन्न पर्यावरणीय परिस्थितियों में 24/7 संचालन के लिए आदर्श बनाता है।
प्रमुख विशेषताऐं
✓ दोहरी-पंप निरर्थक डिज़ाइन
दो स्वतंत्र क्रायोजेनिक पंप एक साथ या बैकअप के रूप में काम करते हैं
दोहरी डिस्पेंसिंग नोजल समवर्ती वाहन ईंधन भरने को सक्षम बनाती है
यदि एक पंप को रखरखाव की आवश्यकता होती है, तो दूसरा 50% क्षमता पर संचालन जारी रखता है
✓ उच्च-गति भरने का प्रदर्शन
अधिकतम प्रवाह दर 680-700 एल/मिनट तक (दोहरी नोजल संयुक्त)
बसों और भारी ट्रकों के लिए त्वरित बदलाव का समय
स्टेशन पर वाहन के रुकने के समय को कम करता है
✓ ऊर्जा-कुशल संचालन
वेरिएबल फ़्रीक्वेंसी ड्राइव (वीएफडी) तकनीक मांग के आधार पर पंप की गति को समायोजित करती है
निश्चित गति प्रणालियों की तुलना में ऊर्जा की खपत को 20{1}}30% तक कम कर देता है
कम परिचालन लागत और विस्तारित उपकरण जीवनकाल
✓ प्रीमियम क्रायोजेनिक पंप विकल्प
अमेरिकी एसीडी पंप (उद्योग में अग्रणी विश्वसनीयता)
फ़्रेंच क्रायोस्टार पंप (उन्नत यूरोपीय तकनीक)
उच्च गुणवत्ता वाले घरेलू पंप (लागत लागत प्रभावी विकल्प)
सभी पंप -162 डिग्री पर एलएनजी सेवा के लिए डिज़ाइन किए गए हैं
✓ पूरी तरह से स्वचालित नियंत्रण
पीएलसी-आधारित बुद्धिमान नियंत्रण प्रणाली
दबाव, तापमान, प्रवाह दर और तरल स्तर की वास्तविक समय पर निगरानी
स्वचालित गलती का पता लगाना और अलार्म
दूरस्थ निगरानी क्षमता (वैकल्पिक)
आसान संचालन के लिए टच स्क्रीन एचएमआई
✓ पूर्ण सुरक्षा प्रणालियाँ
आपातकालीन शटडाउन (ईएसडी) प्रणाली
स्वचालित वेंटिलेशन के साथ गैस का पता लगाने वाले सेंसर
अधिक दबाव से सुरक्षा
अग्नि शमन प्रणाली इंटरफ़ेस
विस्फोट-रोधी विद्युत घटक
तकनीकी निर्देश
|
पैरामीटर |
टीवाईएल-2×15 |
TYL-2×22 |
|
मॉडल पदनाम |
टीवाईएल-2×15 |
TYL-2×22 |
|
उपकरण प्रकार |
इंटीग्रेटेड स्किड-माउंटेड |
इंटीग्रेटेड स्किड-माउंटेड |
|
कामकाजी माध्यम |
तरलीकृत प्राकृतिक गैस (एलएनजी) |
तरलीकृत प्राकृतिक गैस (एलएनजी) |
|
रेटेड वितरण क्षमता |
40m³/h |
42 m³/h |
|
अधिकतम प्रवाह दर |
340 ×2 एल/मिनट |
350×2 एल/मिनट |
|
तापमान-बढ़ता हुआ वेपोराइजर |
300 एनएम³/घंटा |
300 एनएम³/घंटा |
|
ईएजी वेपोराइज़र |
150 एनएम³/घंटा |
150 एनएम³/घंटा |
|
जलमग्न पंप शक्ति |
15 किलोवाट×2 |
22 किलोवाट×2 |
|
कुल स्थापित विद्युत |
~30 किलोवाट |
~44 किलोवाट |
|
नियंत्रण प्रणाली |
पीएलसी + परिवर्तनीय आवृत्ति |
पीएलसी + परिवर्तनीय आवृत्ति |
|
ऑपरेशन मोड |
पूरी तरह से स्वचालित अनअटेंडेड |
पूरी तरह से स्वचालित अनअटेंडेड |
|
स्थापना प्रकार |
आउटडोर |
आउटडोर |
|
डिस्पेंसिंग नोजल की संख्या |
2 (एक साथ) |
2 (एक साथ) |
|
पम्प विकल्प |
एसीडी/क्रवोस्टार/घरेलू |
एसीडी/क्रवोस्टार/घरेलू |
मुख्य घटक
1. क्रायोजेनिक जलमग्न पंप (2 इकाइयां)
इष्टतम शीतलन के लिए सीधे एलएनजी में डुबोया गया
उच्च दक्षता के लिए मल्टी-स्टेज सेंट्रीफ्यूगल डिज़ाइन
कम एनपीएसएच आवश्यकताएँ
वैकल्पिक ब्रांड: एसीडी (यूएसए), क्रायोस्टार (फ्रांस), या प्रमाणित घरेलू निर्माता
2. तापमान-बढ़ता वेपोराइजर (300 एनएम³/घंटा)
परिवेशी वायु-गर्म डिज़ाइन (किसी बाहरी शक्ति की आवश्यकता नहीं)
स्टेशन पर्ज और ईएजी सिस्टम के लिए एलएनजी को प्राकृतिक गैस में परिवर्तित करता है
उच्च दक्षता वाला फिनड ट्यूब हीट एक्सचेंजर
ठंडी ऊर्जा की बर्बादी को रोकता है
3. ईएजी (आपातकालीन वायु गैस) वेपोराइज़र (150 एनएम³/घंटा)
आपातकालीन अवसादन के लिए सुरक्षा प्रणाली घटक
आपातकालीन शटडाउन के दौरान एलएनजी तेजी से वाष्पीकृत हो जाती है
सुरक्षित दबाव राहत सुनिश्चित करता है
परिवेशी वायु तापन
4. एकीकृत नियंत्रण प्रणाली
औद्योगिक-ग्रेड पीएलसी नियंत्रक
7 इंच या इससे बड़े रंग की टचस्क्रीन एचएमआई
दोनों पंपों के लिए परिवर्तनीय आवृत्ति ड्राइव
स्वचालित अनुक्रम नियंत्रण
डेटा लॉगिंग और ऐतिहासिक प्रवृत्ति विश्लेषण
दूरस्थ संचार इंटरफ़ेस (मोडबस टीसीपी/आईपी, वैकल्पिक 4जी)
5. क्रायोजेनिक पाइपिंग और वाल्व
स्टेनलेस स्टील 304/316L निर्माण
वैक्यूम-इंसुलेटेड पाइपिंग (वैकल्पिक)
क्रायोजेनिक-रेटेड बॉल वाल्व और चेक वाल्व
आपातकालीन शटडाउन वाल्व
6. सुरक्षा एवं निगरानी प्रणाली
एलएनजी रिसाव डिटेक्टर
दहनशील गैस डिटेक्टर
ज्वाला डिटेक्टर (वैकल्पिक)
आपातकालीन रोक बटन
स्वचालित आग दमन इंटरफ़ेस
तड़ित सुरक्षा प्रणाली
प्रक्रिया प्रवाह
एलएनजी भंडारण टैंक
↓
क्रायोजेनिक जलमग्न पंप (दोहरी)
↓
फ्लो मीटर और नियंत्रण वाल्व
↓
एलएनजी डिस्पेंसर (दोहरी नोजल)
↓
वाहन जहाज पर सिलेंडर
विस्तृत प्रक्रिया
भंडारण: एलएनजी को बाहरी वैक्यूम इंसुलेटेड स्टोरेज टैंक में लगभग -162 डिग्री और कम दबाव (0.3-0.8 एमपीए) पर संग्रहित किया जाता है।
पम्पिंग: जलमग्न क्रायोजेनिक पंप भंडारण टैंक से एलएनजी खींचते हैं और उस पर वितरण दबाव (0.8-1.2 एमपीए) तक दबाव डालते हैं।
मीटरिंग और नियंत्रण: उच्च परिशुद्धता क्रायोजेनिक प्रवाह मीटर वितरित सटीक मात्रा को मापते हैं, जबकि पीएलसी प्रणाली वीएफडी के माध्यम से पंप की गति को नियंत्रित करती है
डिस्पेंसिंग: एलएनजी इंसुलेटेड होसेस के माध्यम से डिस्पेंसिंग नोजल में प्रवाहित होती है, जहां ऑपरेटर वाहन रिसेप्टेकल्स से जुड़ते हैं
वाष्पीकरण: तापमान बढ़ाने वाला वेपोराइज़र एलएनजी के एक हिस्से को गर्म करने के लिए परिवेशी वायु ताप का उपयोग करता है, जिससे टैंक दबाव प्रबंधन के लिए गैस को उबालने की सुविधा मिलती है।
सुरक्षा: ईएजी वेपोराइज़र आपातकालीन अवसादन को संभालता है, वायुमंडलीय रिलीज से पहले एलएनजी को सुरक्षित रूप से गैस में परिवर्तित करता है
